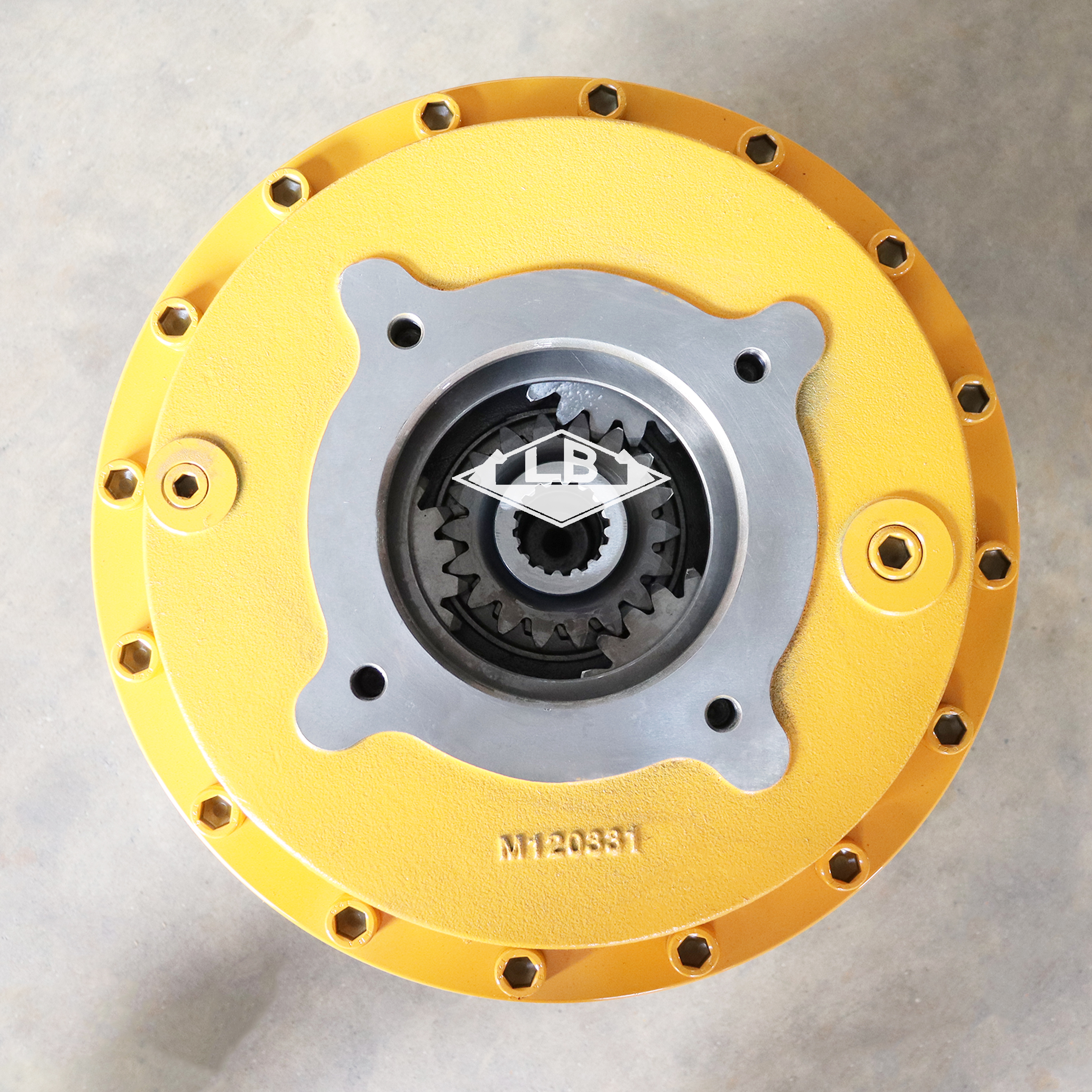

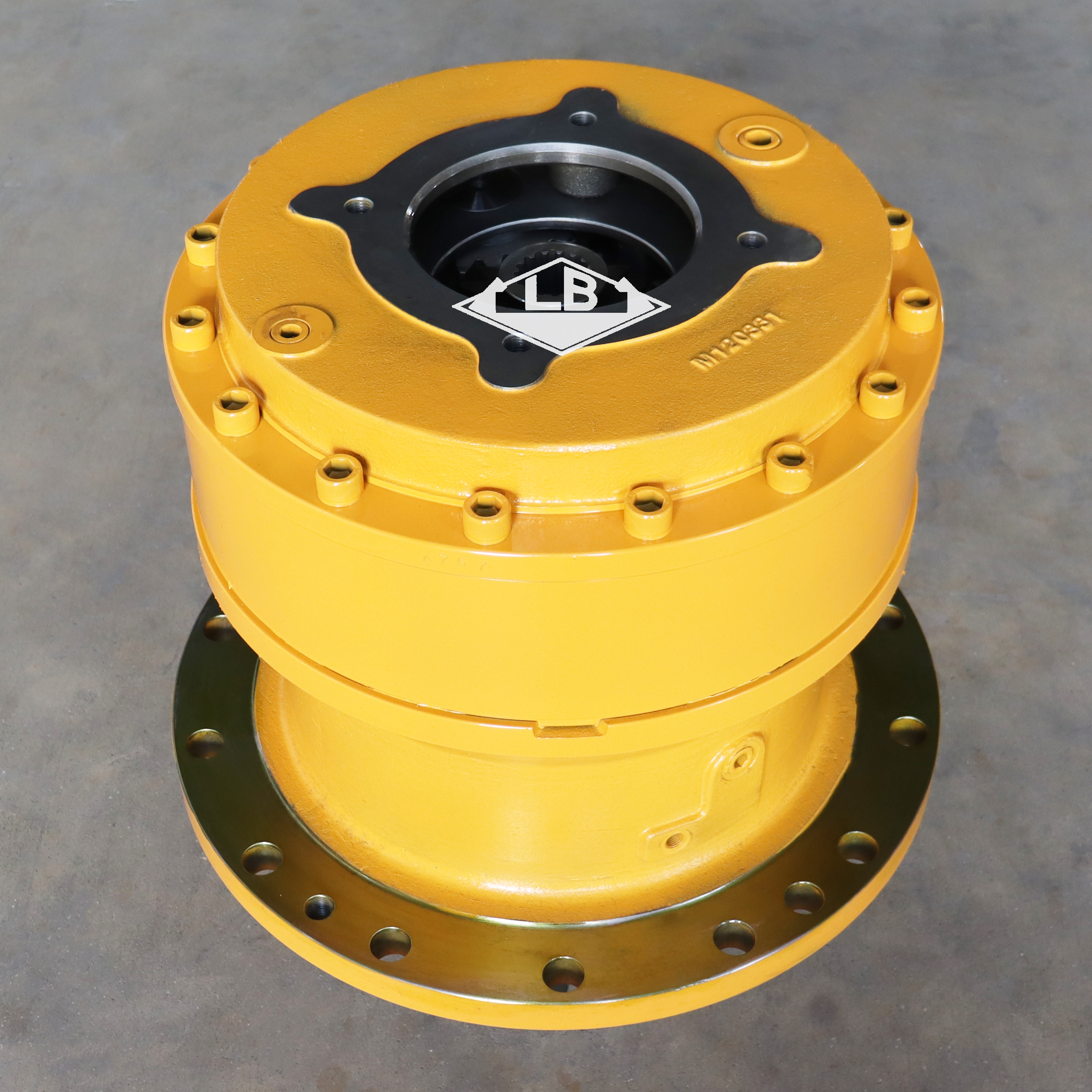

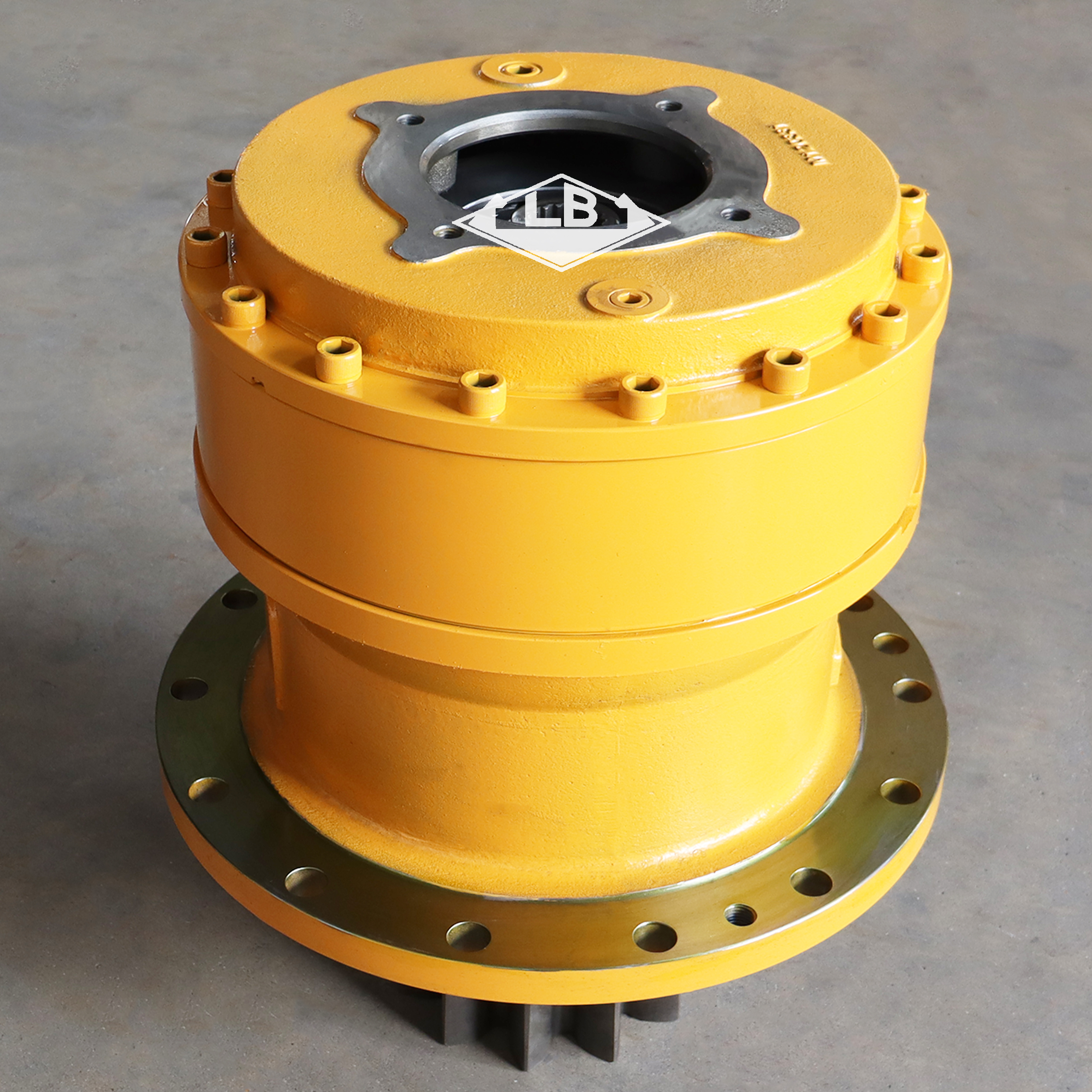

SY335-9 SY365-9 SWING REDUCDER 60042755 SY335 SWING GEABROX

PRODUCT PARAMETERS

Product Description

SY335 SY365 回转牙箱(8) SY335 SY365 回转牙箱(6) SY335 SY365 回转牙箱(2) SY335 SY365 回转牙箱(4)

SY335 SY365 回转牙箱(1)

SY365CC液压挖掘机				雾部件图册
识别码 IC	序号 INDEX	零件代码 PART NUMBER	数量 QTY	名称 PART NAME
2-63-1	1	60110640	1	壳体 Housing
2-63-2	2	60110641	1	驱动轴 Shaft,drive
2-63-3	3	60081432	1	齿圈 Ring,gear
2-63-4	4	60039303	1	圆柱滚珠轴承 Bearing,ball,cylindrical
2-63-5	5	60039302	1	圆柱滚珠轴承 Bearing,ball,cylindrical
2-63-6	6	60081464	16	内六角螺钉 Bolt
2-63-7	7	60081495	1	油封 Seal,oil
2-63-8	8	60081496	1	轴承密封件 Seal,bearing

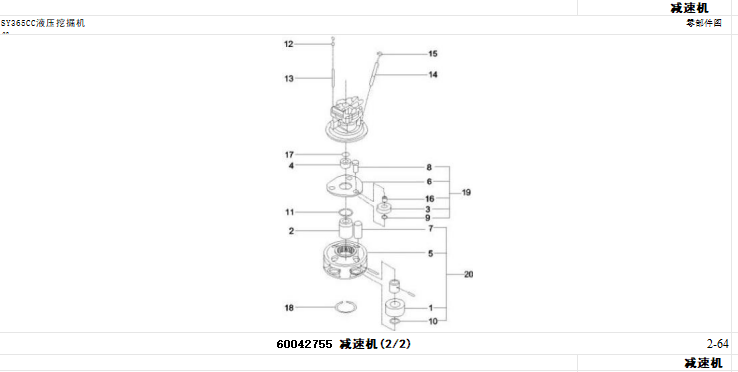

SY335 SY365 回转牙箱(2)

SY365CC液压挖掘机					零部件图册
识别码 IC	序号 INDEX	零件代码 PART NUMBER	数量 QTY	名称 PART NAME
2-65-1	1	60081427	4	2号行星齿轮 Gear,planetary,No.2
2-65-2	2	60081426	1	2号太阳齿轮 Gear,sun,No.2
2-65-3	3	60081429	3	一级行星轮 Gear,planetary,first level
2-65-4	4	60081425	1	1号太阳齿轮 Gear,sunNo.1
2-65-5	5	60081431	1	2号支架 BracketNo.2
2-65-6	6	60081469	1	一级行星架 Carrier,planetary,first level
2-65-7	7	60081428	4	二级行星轮组件 Gear GP,planetary,secondary
2-65-8	8	60081470	3	一级行星轮轴 Shaft,planetary gear,first level
2-65-9	9	60081403	3	垫 Gasket
2-65-10	10	60081430	4	2号行星齿轮垫片 Gasket,No.2planetary gear
2-65-11	11	60081404	1	垫 Gasket
2-65-12	12	60081471	1	油尺 Gauge,oil
2-65-13	13	60081472	1	油尺外管 Tube,oil gauge
2-65-14	14	60008615	1	加油管 Tube,fill
2-65-15	15	B229900002437	1	呼吸管盖 Cap,breather
2-65-16	16	60081476	3	轴套 Sleeve,shaft
2-65-17	17	60064417	1	1号太阳齿轮卡环 Gear,sun
2-65-18	18	60081447	1	弹性挡圈 Ring,snap
2-65-19	19	60331158	1	一级行星架组件 Component
2-65-20	20	60331159	1	二级行星架组件 Component
